Analisi FEM (Analisi agli Elementi Finiti)
Metodi, Applicazioni e Esempi
L'Analisi FEM (dall'inglese "Finite Element Method"), spesso chiamata anche FEA ("Finite Element Analysis"), è una tecnica computazionale utilizzata per prevedere come un prodotto o un componente reagirà a forze, vibrazioni, calore e altri fenomeni fisici del mondo reale. In parole semplici, è un metodo per simulare al computer il comportamento fisico di un oggetto.
- Cos'è l'Analisi FEM in parole semplici?
- Perché utilizzare l'Analisi FEM
- Come Funziona il Metodo FEM? (Il processo in 4 step)
- A Cosa Serve l'Analsi FEM? Campi di Applicazione ed Esempi Pratici
- Vantaggi e Limitazioni dell'Analisi FEM
- Le Nostre Principali Tipologie di Analisi FEM
- Strumenti per l'Analisi FEM
- Glossario dei Termini Tecnici FEM
Cos'è l'Analisi FEM in parole semplici?
Immagina di dover calcolare lo sforzo su un ponte molto complesso. Risolvere le equazioni matematiche per ogni suo punto sarebbe impossibile. L'idea alla base del FEM è geniale: "dividi e conquista".
Si prende un oggetto complesso (un ponte, un'ala di aereo, una protesi medica) e lo si scompone in tanti piccoli pezzi, più semplici, chiamati "Elementi Finiti". Questi elementi (che possono essere cubi, tetraedri, etc.) sono connessi tra loro in punti speciali detti "Nodi".
Al computer, risolvere le equazioni della fisica (come quelle dell'elasticità o della termodinamica) per ognuno di questi piccoli elementi è molto più facile che per l'intero oggetto. Una volta risolto il comportamento di ogni singolo elemento, il software li ricompone per dare un quadro completo del comportamento dell'intera struttura.
Analogia: È come un'immagine digitale: se guardi da vicino, è composta da singoli pixel (elementi finiti), ma da lontano forma un'immagine continua e dettagliata (l'oggetto reale).
Perché Utilizzare l'Analisi FEM?
L'analisi FEM offre numerosi vantaggi. Vengono elencati alcuni motivi che le simulazioni FEM permettono di ottenere:
- Precisione e Affidabilità: Consente simulazioni dettagliate, riducendo il rischio di errori progettuali.
- Risparmio Economico: Minimizza la necessità di prototipi fisici, portando a una significativa riduzione dei costi di sviluppo.
- Flessibilità: Applicabile a una vasta gamma di materiali e condizioni operative, dall'industria automobilistica alla progettazione di edifici.
- Sostenibilità: è possibile trovare soluzioni migliori utilizzando meno materiale, semplificando i dispositivi e utilizzando meno energia per poterli produrre. Per approfondire, guarda Analisi FEM e Sostenibilità.
Come Funziona il Metodo FEM?
Il Processo in 4 Step
Un'analisi FEM standard segue queste fasi:
1. Pre-Processing (Preparazione del Modello):
- Geometria: Si crea o si importa il modello 3D dell'oggetto.
- Mesh: È il cuore del FEM. Il software scompone automaticamente la geometria in una rete di elementi finiti (la "mesh" o "griglia"). Una mesh più fitta darà risultati più precisi, ma richiederà più tempo di calcolo. (Per approfondire la mesh)
- Proprietà Materiale: Si assegnano i materiali (acciaio, alluminio, plastica) con le loro proprietà (densità, modulo elastico, etc.).
- Condizioni al Contorno: Si definiscono i vincoli (dove è bloccato l'oggetto) e i carichi (le forze, le pressioni o le sollecitazioni applicate).
2. Soluzione (Calcolo):
- Il software risolve un gigantesco sistema di equazioni algebriche per determinare lo stato (spostamenti, tensioni, temperature) di ogni nodo della mesh. Questa fase è completamente automatizzata e richiede la potenza di calcolo del computer. (Per approfondire le equazioni FEM).
3. Post-Processing (Analisi dei Risultati):
I risultati numerici vengono visualizzati in forma grafica, spesso con mappe di colori che mostrano:
- Mappe delle Tensioni (Stress): Per vedere dove il materiale è più sollecitato.
- Mappe degli Spostamenti (Displacement): Per vedere di quanto si deforma l'oggetto.
- Fattori di Sicurezza: Per identificare punti critici e potenziali rotture.
A Cosa Serve l'Analisi FEM? Campi di Applicazione e Esempi Pratici
L'analisi FEM è uno strumento fondamentale in quasi tutti i campi dell'ingegneria:
- Ingegneria Meccanica: Analizzare telai di automobili, macchinari, componenti strutturali.
- Ingegneria Aerospaziale: Analizzare ali di aerei, componenti di motori, turbine a reazione.
- Ingegneria Civile & Edile: Progettare ponti, grattacieli, gallerie, prevedendo il comportamento sotto terremoti (analisi sismica).
- Biomedica: Progettare protesi (anche, ginocchia) e studiare il flusso sanguigno.
- Elettronica: Studiare la dissipazione del calore nei circuiti integrati.
- Energia: Analizzare le pale di una turbina eolica o i componenti di un reattore.
4. Vantaggi e Limitazioni dell'Analisi FEM
VANTAGGI | AVVERTENZE |
Riduzione di Costi e Tempi: Si testano virtualmente i progetti, limitando i prototipi fisici. | Modello con "Costo Computazionale": Modelli complessi richiedono computer potenti e tempo. |
Maggiore Sicurezza: Si identificano punti deboli prima della fabbricazione. | Dipende dall'Operatore: La qualità dei risultati dipende dalle competenze di chi imposta l'analisi ("Garbage in, Garbage out"). |
Analisi di Scenari Complessi: Si possono simulare condizioni estreme o pericolose. | Approssimazione: È una simulazione, non la realtà. La mesh è un'approssimazione della geometria. |
Ottimizzazione del Design: Si può alleggerire un componente senza comprometterne la resistenza. | Validazione Necessaria: I risultati vanno sempre confrontati con dati sperimentali quando possibile. |
Le Nostre Principali Tipologie di Analisi FEM
Offriamo un portafoglio completo di simulazioni FEM per soddisfare ogni esigenza ingegneristica:
1. Analisi Strutturale Statica
La simulazione più comune. Valuta la risposta di un componente a carichi statici (costanti nel tempo). Ideale per verificare telai, supporti, strutture portanti e molto altro.
Cosa analizziamo: Tensioni, deformazioni e fattore di sicurezza.
2. Analisi Strutturale Dinamica
Studia il comportamento di un sistema soggetto a carichi variabili nel tempo.
- Analisi Modale: Determina le frequenze naturali e le forme di vibrazione (modi) di una struttura. Fondamentale per evitare risonanze distruttive.
- Analisi Armonica: Valuta la risposta a carichi sinusoidali.
- Analisi Transitoria: Simula la risposta a carichi impulsivi o casuali (come un urto) oppure carichi che hanno una variabilità complessa nel tempo.
3. Analisi Termica
Simula il trasferimento di calore all'interno di uno o più componenti.
- Analisi Termica Stazionaria: Studia la distribuzione di temperatura a regime.
- Analisi Termica Trans Transitoria: Analizza come la temperatura cambia nel tempo.
- Analisi Strutturale Termo-Accoppiata: Combina l'analisi termica e strutturale per studiare le **tensioni termiche** generate da gradienti di temperatura.
4. Analisi di Instabilità (Buckling)
Predice il carico critico per cui una struttura snella (come un'asta, una colonna) o a parete sottile (come uno scatolato, lamierato) collassano per instabilità elastica, prima ancora che il materiale raggiunga il suo carico di rottura.
Strumenti per l'Analisi FEM - Caratteristiche
Esistono molti software per svolgere una simulazione FEM/FEA. Per poter capire quale strumento FEM sia più opportuno utilizzare, riportiamo una guida su alcune caratteristiche che devono essere considerate in base alle proprie esigenze.
L'elenco delle caratteristiche degli strumenti FEM da prendere in considerazione per la scelta più corretta è il seguente:
- Completezza dei modelli fisici FEM: elenco della fisica risolvibile dal software come statica, non lineare, in frequenza, dinamica lineare, dinamica non lineare e transitorio.
- Semplicità di utilizzo: funzioni e comandi ben organizzati per minimizzare le operazioni necessarie alla creazione di un modello FEM.
- Integrazione con CAD: importazione di geometrie direttamente da formati CAD nativi e possibilità di modificare le geometrie.
- Mesh: velocità di generazione e completezza degli elementi FEM messi a disposizione.
- Performance di Calcolo: a parità di condizioni, le perfomance possono variare in base alla bontà della programmazione e degli algoritmi implementati. Un caso classico sono i contatti non lineari.
- Scalabilità: capacità delle prestazioni di crescere in maniera proporzionale alle potenza di calcolo messa a disposizione.
- Multifisica: presenza di modelli fisici che vanno ad ampliare il raggio di azione classico del software come per esempio l'elettromagnetismo o la fluidodinamica.
- HPC (High Performance Computing): software sviluppati per poter girare anche in centri di calcolo.
- Multipiattaforma: funzionamento solo in Windows o anche in Linux.
Per una trattazione più estesa, è possibile vedere Analisi FEM - Software
Glossario dei Termini Tecnici FEM
- Analisi FEM: processo composto da una o più simulazioni FEM che analizza il comportamento di un oggetto.
- Simulazione FEM: simulazione computazionale che utilizza la tecnica matematica agli elementi finiti.
- Calcolo FEM:
- Elemento Finito: Il "mattone" alla base della discretizzazione.
- Nodo: Punto di connessione tra gli elementi.
- Mesh: La rete di elementi/volumi e nodi che approssima la geometria.
- Carico (Load): Le forze o sollecitazioni applicate.
- Vincolo (Constraint/Boundary Condition): I punti in cui il modello è bloccato.
- Tensione (Stress): La sollecitazione interna del materiale.
- Deformazione (Strain): La deformazione relativa del materiale.
FAQ - Domande Frequenti sull'Analisi FEM
FEM e FEA sono la stessa cosa?
Sì, FEM (Finite Element Method) è il metodo, FEA (Finite Element Analysis) è il processo di analisi che utilizza quel metodo. I due termini sono spesso usati come sinonimi.
Qual è la differenza tra FEM e CFD?
Il FEM è un metodo matematico per risolvere PDE (equazioni differenziale alle derivate parziali). La CFD (Computational Fluid Dynamics) è un'applicazione specifica per i fluidi, che può utilizzare il FEM o altri metodi (come il FVM - Finite Volume Method).
Quanto è importante la mesh?
Fondamentale. Una mesh di scarsa qualità può portare a risultati completamente errati. La creazione di una mesh adeguata è una delle fasi più critiche e che richiede più esperienza.
Per ulteriori informazioni su come implementare con successo l'analisi FEM nei tuoi progetti o per avere Consulenza sulle Analisi FEM, contattaci o richiedi una consulenza personalizzata senza impegno!

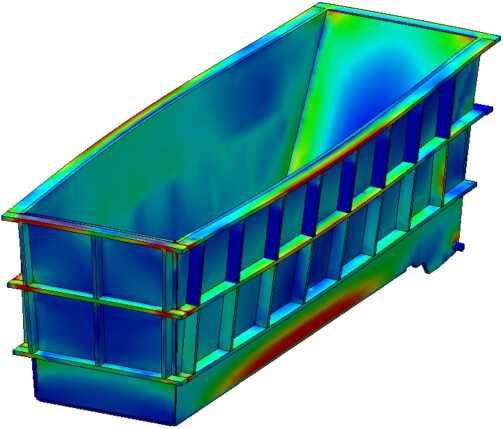

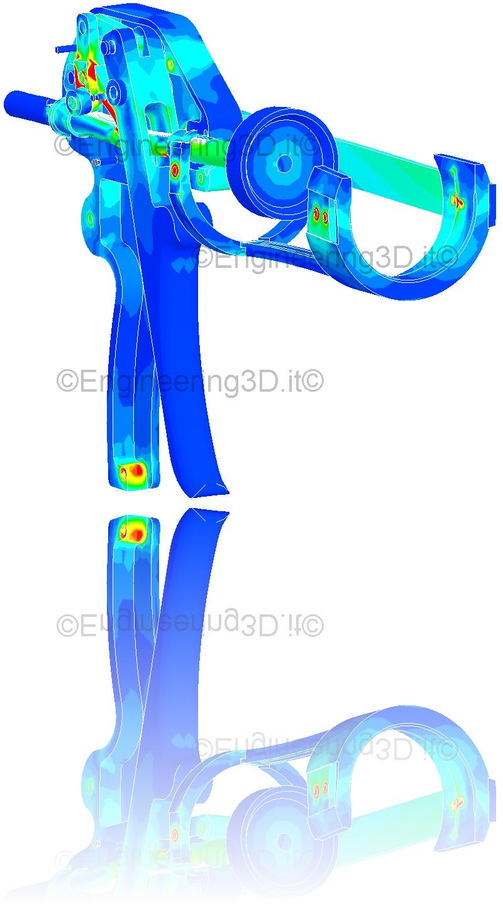

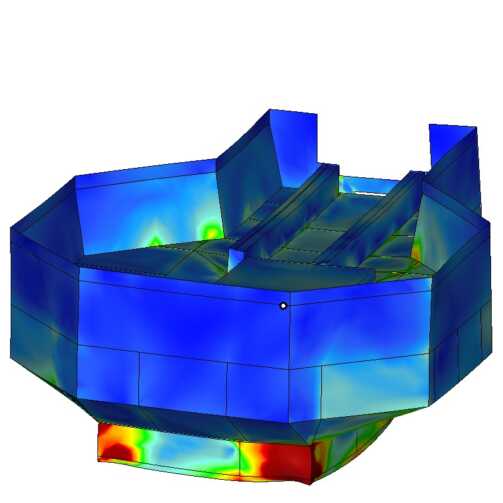

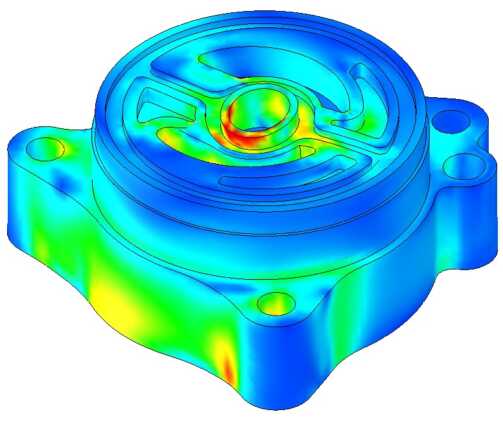

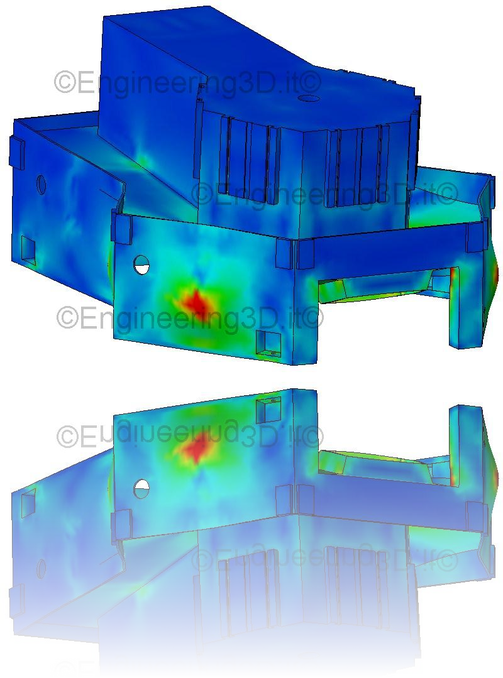

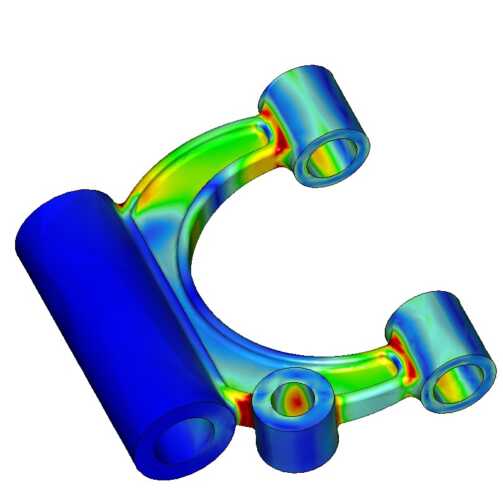

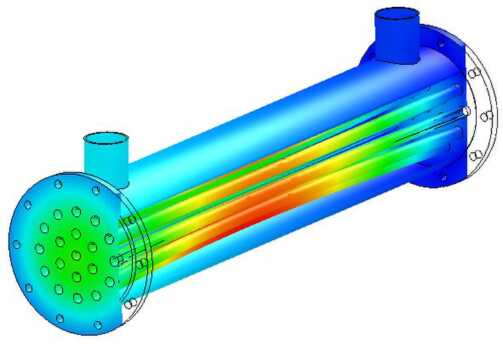

Analisi FEM da Noi eseguite
Un breve scorcio su alcuni lavori FEM eseguiti dal nostro Studio
