VALVOLE e Kv


ANALISI CFD DI UNA VALVOLA
Calcolo del Coefficiente di Flusso / Portata Kv

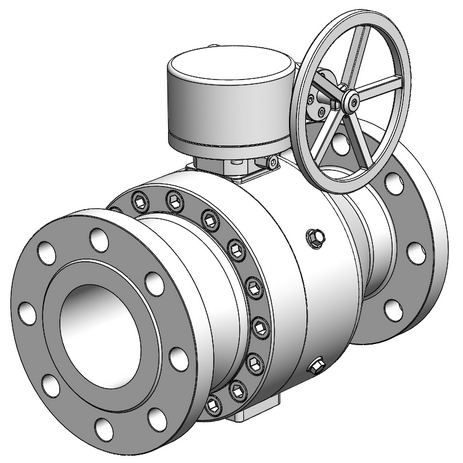

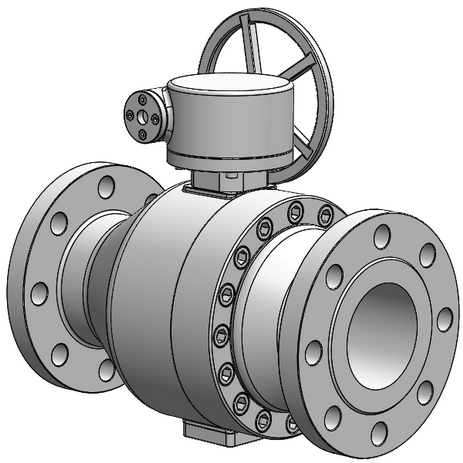

Montiamo la valvola nel

LABORATORIO VIRTUALE

Il calcolo si esegue utilizzando la fluidodinamica computazionale (CFD)

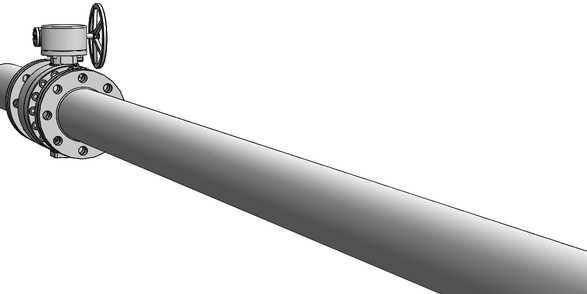

E per questo si ha bisogno di tubi e flangie aggiuntive, proprio come succede in un laboratorio di misura.

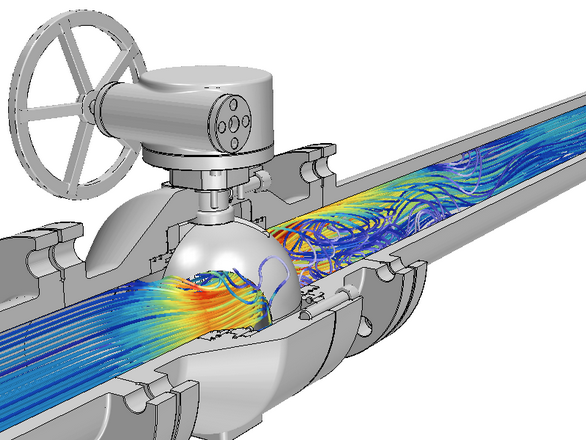

Tramite la fluidodinamica computazione CFD è possibile ispezionare i flussi all'interno della valvola.

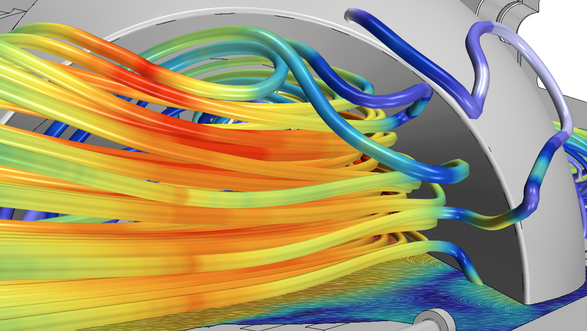

Ogni dettaglio del flusso può essere ingrandito ed analizzato.




GRAFICI

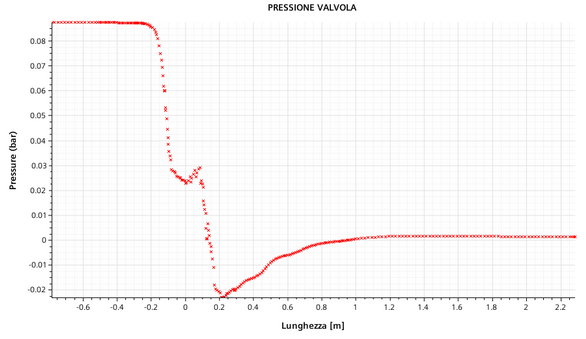

Tramite il grafico delle pressioni è possibile stabilire la caduta di pressione e di come questa sia distribuita lungo la valvola.

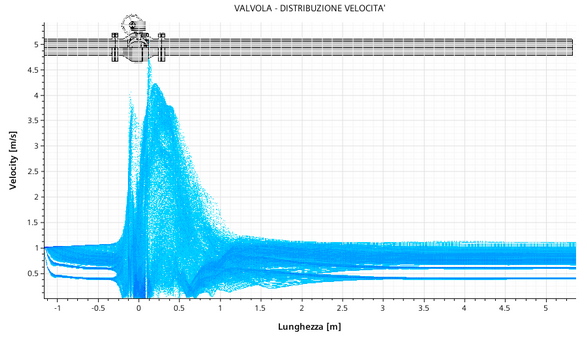

Con i grafici delle velocità è possibile vedere, sezione per sezione, quale sia la distribuzione e se esistono dei picchi che vanno oltre le specifiche.

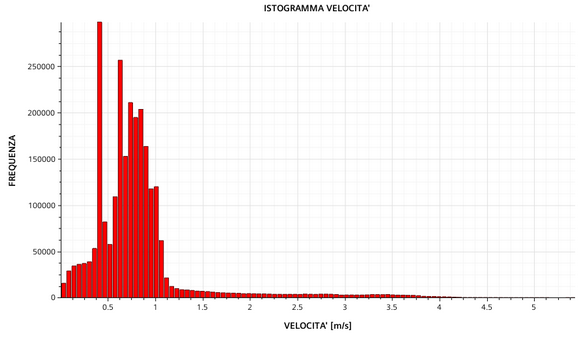

Inoltre, l'istogramma mostra quali siano le velocità che si presentano con maggior frequenza all'interno di tutto il sistema.

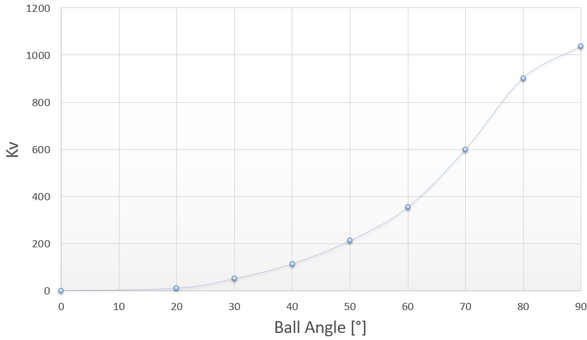

Fino ad avere la curva caratteristica del coefficiente di flusso / portata della valvola in base all'apertura.


Questi risultati sono ottenibili senza aver ancor costruito il primo prototipo.




INFINITE APPLICAZIONI

Questa è una breve dimostrazione di quanto è possibile fare.




Se hai domande non esitare.
Esponici il tuo problema.
Troveremo insieme una soluzione.


Chiedici, senza impegno, cosa si può fare per la Tua applicazione.
