CFD Fluidodinamica Computazionale - Depolveratori
DEPOLVERATORI A MANICHE
Cosa emerge

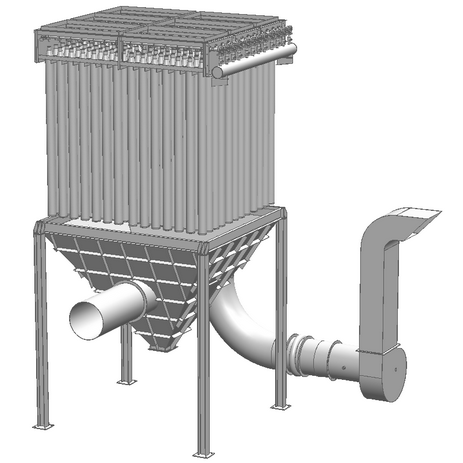

![](images/depolveratore2-.png)

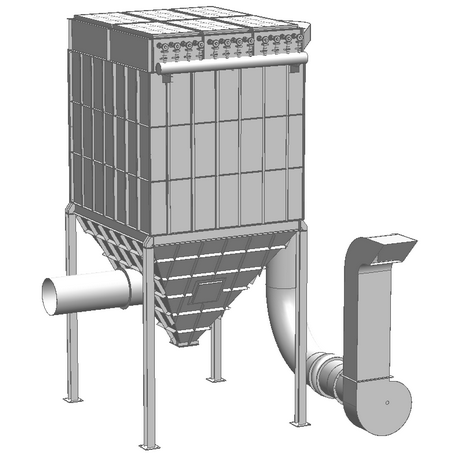

![](images/depolveratore3.png)

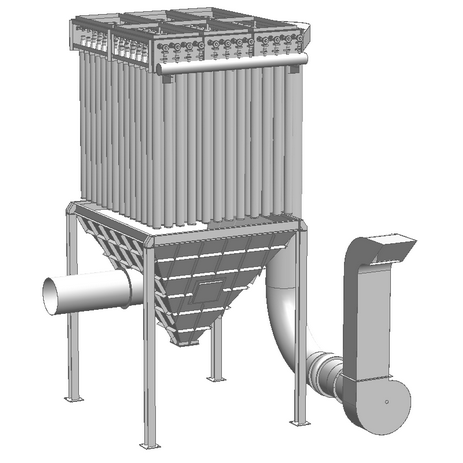

![](images/depolveratore4.png)

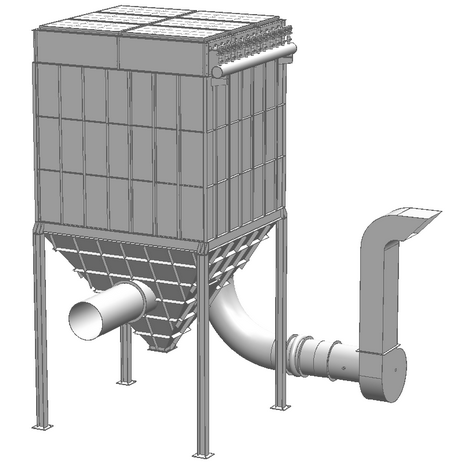

![](images/depolveratore1.png)
![](images/depolv-sez-sopra-filtri1_2bhfdc6y.png)
L'aria entra per effetto della depressione del ventilatore, inserito a valle.

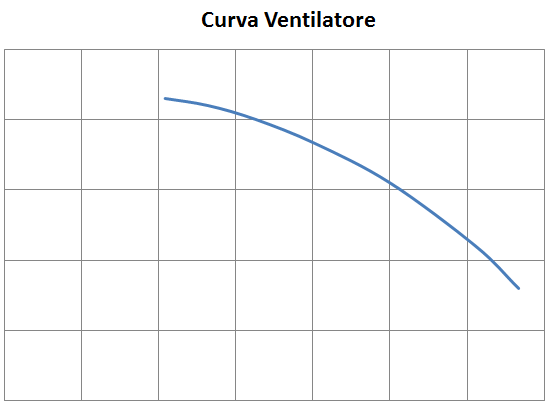

Al ventilatore è stata assegnata la curva caratteristica tramite la quale è possibile verificare il punto di funzionamento dell'intero depolveratore.
![](images/depolveratore-curva-ventilatore_8ukhe4eg.png)
![](images/depolv-sez-front4_0d5j5dzf.png)

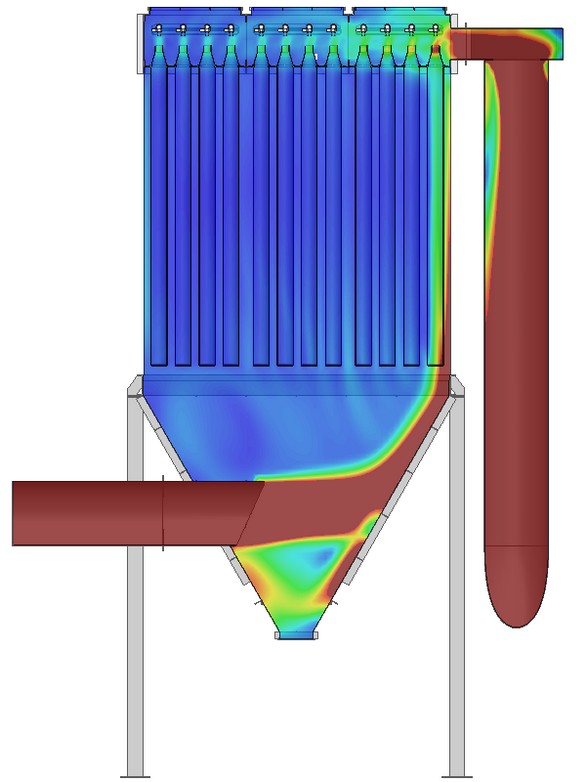

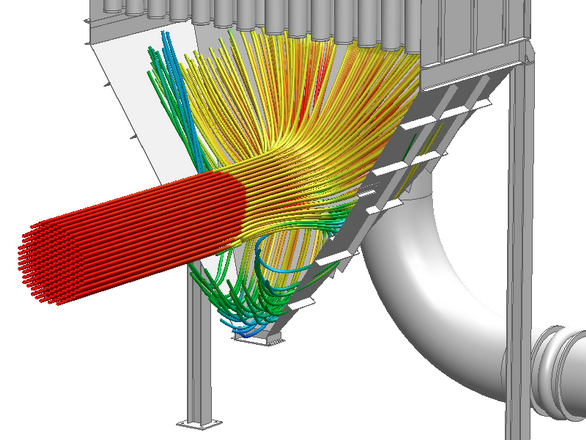

Il flusso in ingresso si trova completamente sbilanciato e insiste sui filtri posteriori.

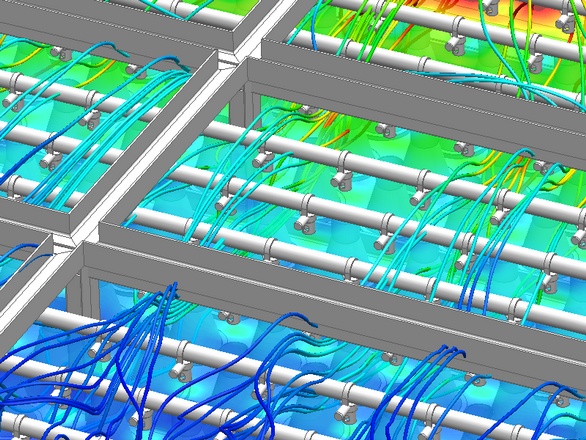

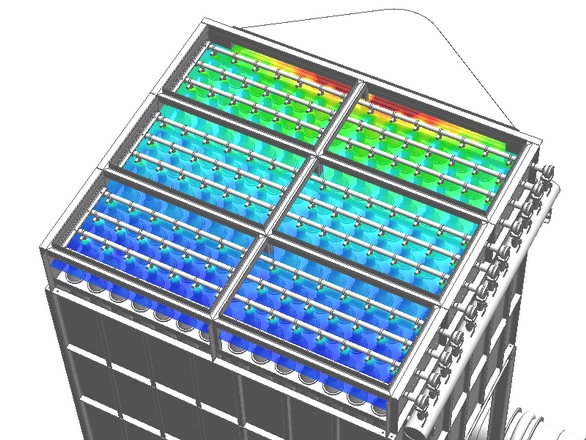

Altra immagine che evidenzia il lavoro dei filtri posteriori.
![](images/depolv-filtri_jgl3incp.png)

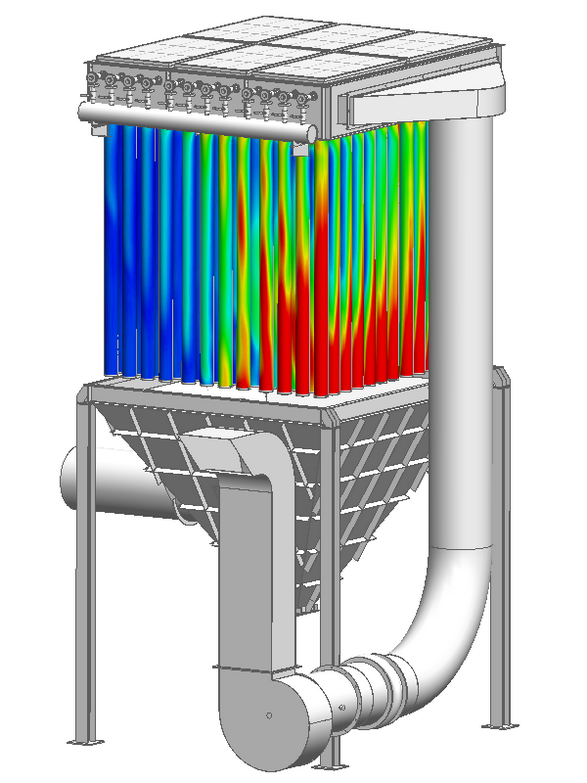

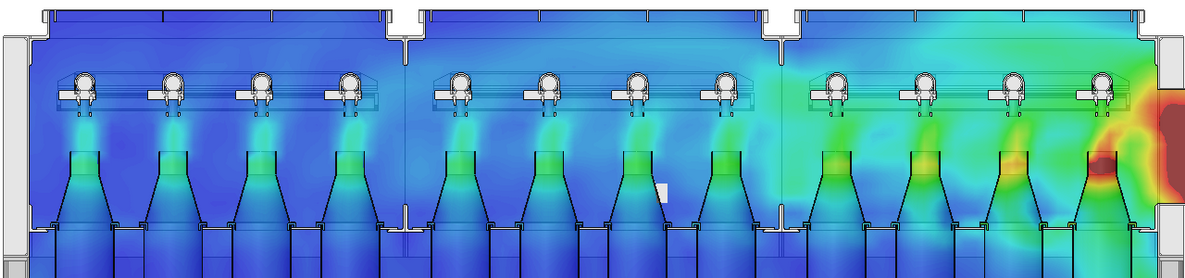

C'è una notevole disomogeneaità di portata in uscita dai filtri.
![](images/depolv-uscita-filtri_3p8kwv22.png)
![](images/depolv-sez-sopra-filtri_b2vwr3gl.png)
![](images/depolv1_hveowuk5.png)

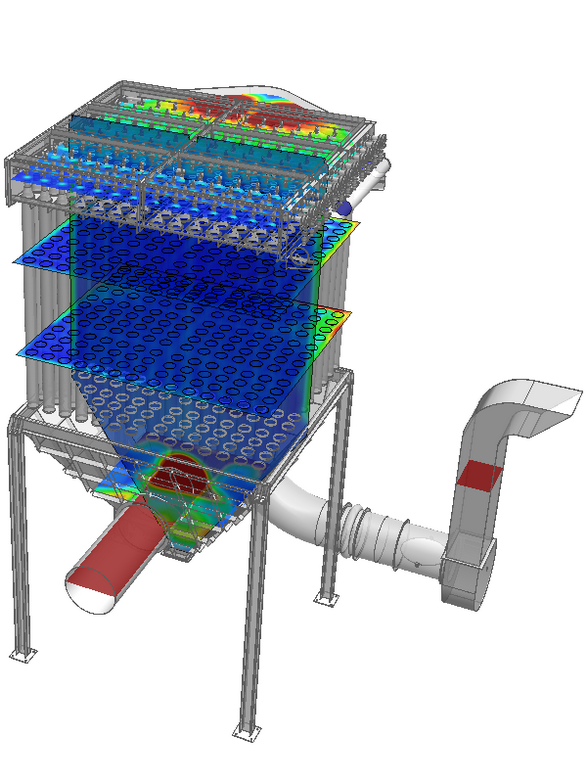

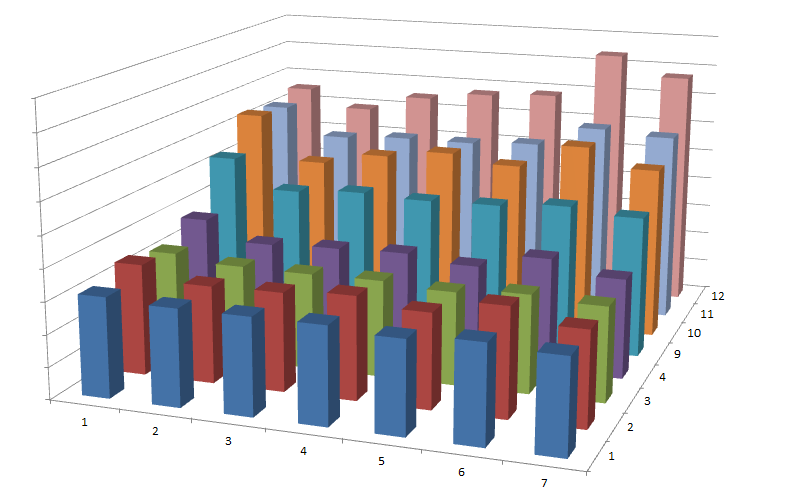

La distribuzione è rilevata col grafico delle portate, filtro per filtro.
I filtri vicino al collettore (9-12) sono soggetti a portate doppie rispetto a quelli lontani (1-4).
![](images/depolv-grafico_ttrblltu.png)
![](images/depolv-inlet-pipe_kw51lbyp.png)

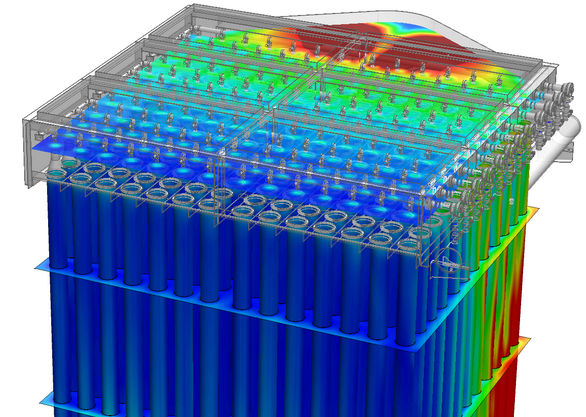

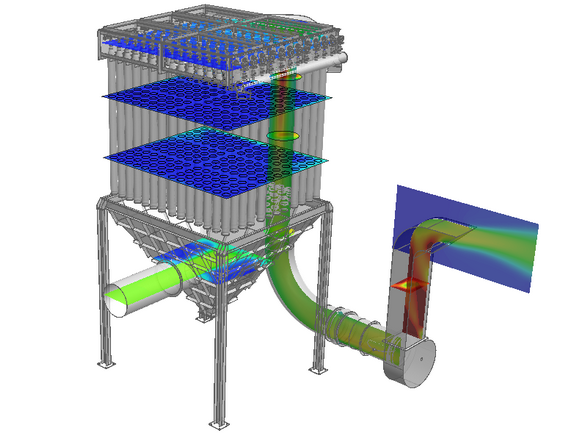

Altre immagini per valutare l'efficienza del depolveratore.
![](images/depolv2_a2pblntx.png)
![](images/depolv3_nqjlha3r.png)
E' la miglior soluzione possibile?
![](images/spunta-no-mini.png)
Tutti i parametri sono sotto controllo?
![](images/spunta-attenzione-mini.png)
E' possibile correggere la soluzione tramite calcoli tradizionali?
![](images/spunta-no-mini.png)
E' possibile migliorare il depolveratore?
![](images/spunta-si-mini.png)
E' possibile controllare cosa succede ("what-if") ipotizzando variazioni della geometria o dei parametri fluidodinamici?
![](images/spunta-si-mini.png)
Si possono generare curve di funzionamento in varie condizioni?
![](images/spunta-si-mini.png)
Questa è una breve dimostrazione di quanto è possibile fare.
![](images/capture-154-.png)
