Analisi CFD Magazzini Climatizzati: Ottimizzazione Termica e Aeraulica
La gestione della climatizzazione in grandi volumi, come i magazzini intensivi e i centri logistici, presenta sfide uniche. Garantire una temperatura uniforme in spazi alti oltre 15 metri, evitando zone morte o stratificazioni termiche, è impossibile senza una progettazione supportata dal calcolo numerico.
L'analisi CFD (Computational Fluid Dynamics) permette di simulare virtualmente il comportamento dell'aria e della temperatura, garantendo l'efficienza dell'impianto HVAC e la sicurezza della merce stoccata.
Le Sfide della Climatizzazione nei Grandi Volumi
Nei magazzini di grandi dimensioni, i sistemi di ventilazione tradizionali si scontrano con fenomeni fisici complessi che possono compromettere la qualità del prodotto:
- Stratificazione Termica: L'aria calda tende ad accumularsi verso l'alto, creando gradienti di temperatura pericolosi tra i ripiani bassi e quelli alti.
- Zone di Ristagno: Angoli o aree schermate dalle scaffalature dove l'aria non circola, causando accumuli di umidità o calore.
- Cortocircuiti Aeraulici: Quando l'aria immessa viene immediatamente aspirata dalle riprese senza aver raffrescato o riscaldato l'ambiente.
- Infiltrazioni: L'impatto dell'apertura delle baie di carico sul mantenimento del set-point termico
Cosa analizziamo con la Simulazione CFD?
In Engineering3D eseguiamo mappature termiche virtuali complete che permettono di visualizzare l'invisibile:

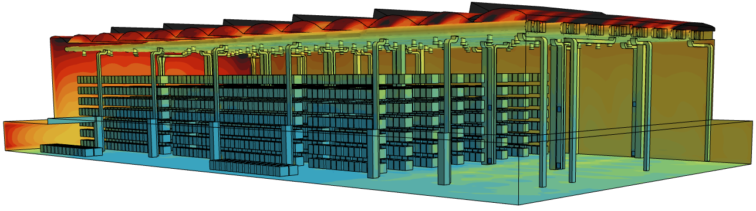

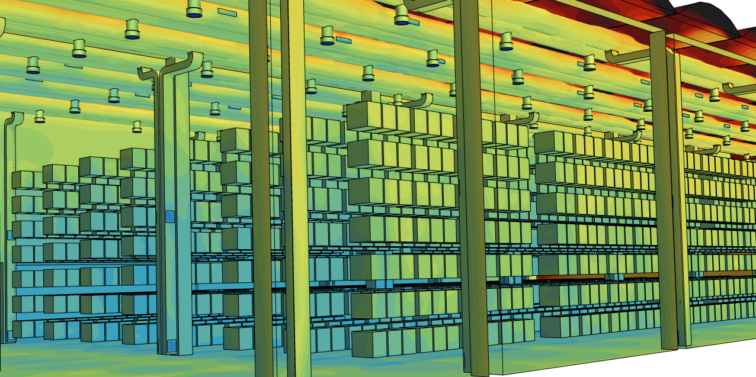

- Distribuzione delle Temperature: Mappatura 3D precisa di ogni corridoio e livello di stoccaggio.
- Campi di Velocità dell'Aria: Verifica che la velocità dell'aria non sia eccessiva (fastidio per gli operatori) né insufficiente (ristagno).
- Indici di Comfort e Qualità (PMV/PPD): Valutazione del benessere termo-igrometrico per il personale.

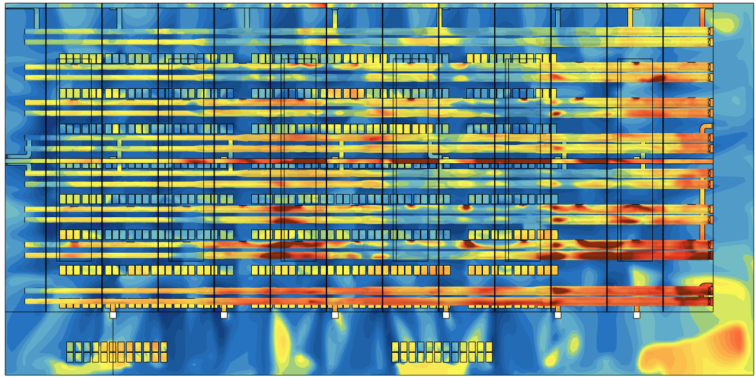

- Efficacia del Ricambio d'Aria (Age of Air): Calcolo del tempo necessario per il rinnovo completo dell'aria in ogni punto del magazzino.
- Analisi Transitoria: Simulazione di scenari critici, come il black-out dell'impianto o l'apertura prolungata dei portoni
Settori Critici e Conformità Normativa
L'analisi CFD non è solo uno strumento di ottimizzazione, ma spesso un requisito per la conformità:
Logistica Farmaceutica (GDP)
Le linee guida GDP (Good Distribution Practice) impongono una mappatura termica rigorosa. La simulazione CFD supporta la validazione dei magazzini farmaceutici, riducendo i rischi di escursione termica che potrebbero deteriorare i farmaci.
Food & Beverage
Garantire la catena del freddo in magazzini refrigerati è vitale. L'analisi CFD previene il deperimento dei prodotti alimentari ottimizzando i flussi d'aria fredda tra le scaffalature.
I Vantaggi per il Progettista e l'Azienda
- Risparmio Energetico: riduzione dei consumi ottimizzando il posizionamento di bocchette, estrattori e fan-coil.
- Riduzione dei Costi di Impianto: evita il sovradimensionamento dei gruppi frigo o delle unità di trattamento aria (UTA).
- Posizionamento Ottimale dei Sensori: il CFD indica esattamente dove installare i datalogger per il monitoraggio continuo, basandosi sui reali "punti critici" individuati dal software.
- Validazione Preventiva: risoluzione di ogni problema in fase di progetto, prima dell'installazione dei componenti.
Case Study: Ottimizzazione Magazzino Intensivo
Problema:
Un magazzino di 20 metri di altezza presentava una differenza di 8°C tra il suolo e l'ultimo livello di carico, mettendo a rischio la stabilità dei prodotti farmaceutici.
Soluzione:
Tramite analisi CFD abbiamo riprogettato quantità e portate dei diffusori ed indicato la posizione di inserimento di eventuali ventilatori destratificatori nei punti caldi individuati dalla simulazione.
Risultato::
Gradiente termico ridotto a meno di 3°C su tutta l'altezza e risparmio del 12% sui costi di raffrescamento estivo.
Assicura la stabilità termica del tuo magazzino
Non lasciare al caso la gestione del microclima industriale. Proteggi la tua merce e ottimizza i tuoi consumi con la precisione della fluidodinamica computazionale.
