Coefficiente di Flusso Kv nelle Valvole: Guida Completa e Calcolo
Il coefficiente di flusso Kv è il parametro fondamentale per determinare la capacità di portata di una valvola e per il suo corretto dimensionamento all'interno di un impianto idraulico o industriale. Scegliere una valvola senza conoscere il suo Kv reale significa rischiare malfunzionamenti, perdite di carico eccessive o fenomeni di cavitazione.
Cos'è il coefficiente Kv?
Per definizione, il Kv rappresenta la portata d'acqua (espressa in m^3/h) che attraversa la valvola a una temperatura compresa tra 5°C e 40°C, generandone una caduta di pressione (DeltaP) di 1 bar.
In termini semplici, il Kv descrive la "facilità" con cui un fluido attraversa la valvola:
Kv elevato: Bassa resistenza al moto, maggiore capacità di portata.
Kv ridotto: Alta resistenza, maggiore perdita di carico.
Nota tecnica: Spesso si confonde il Kv con il Cv (coefficiente di flusso espresso in unità di misura imperiali). Descrivono la medesima grandezza. La relazione tra i due è:
Kv = 0.865 x Cv
La formula per il calcolo del Kv
Il calcolo del coefficiente di flusso varia in base allo stato del fluido (liquido, gas o vapore). Per i liquidi in regime non critico, la formula semplificata è:
Dove:
Q: Portata volumetrica (m^3/h)
ρ: Densità del fluido (kg/dm^3), per l'acqua è circa 1)
∆P: Caduta di pressione attraverso la valvola (bar)
Perché il dimensionamento del Kv è critico?
Un errore nel calcolo o nella scelta del Kv può portare a conseguenze gravi per l'impianto:
- Sottodimensionamento (Kv troppo basso): La valvola non permette il passaggio della portata richiesta, costringendo le pompe a lavorare fuori curva e aumentando i consumi energetici.
- Sovradimensionamento (Kv troppo alto): Tipico nelle valvole di regolazione. Una valvola troppo grande lavora quasi sempre vicino alla posizione di chiusura, causando instabilità (pendolamento) e rapida usura dell'otturatore.

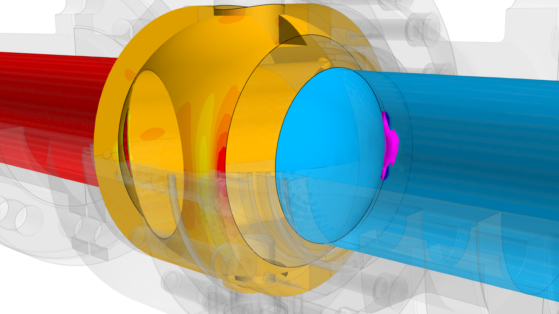

- Cavitazione e Rumore: Una scelta errata del Kv in relazione alle pressioni di monte e valle può innescare il passaggio di fase del liquido, con conseguente erosione meccanica dei componenti.

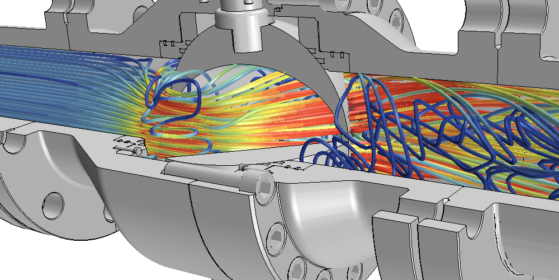

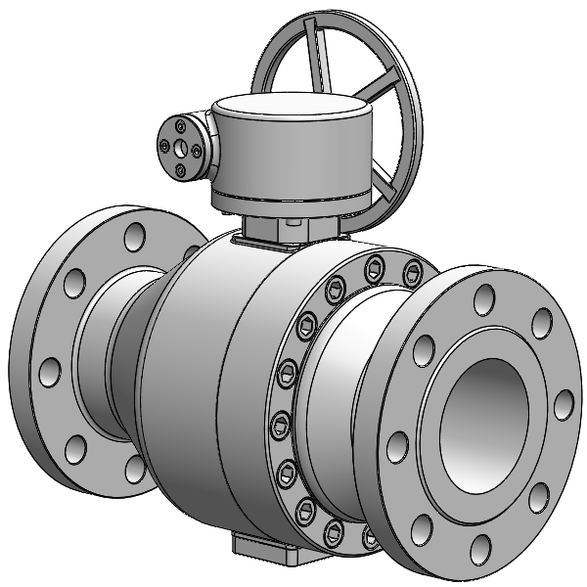

Determinazione del Kv tramite Analisi CFD
Mentre per le valvole standard i produttori forniscono tabelle predefinite, per valvole speciali, prototipi o condizioni operative critiche, il calcolo teorico non è sufficiente. Nel nostro Studio di Ingegneria, utilizziamo l'Analisi CFD (Fluidodinamica Computazionale) per:

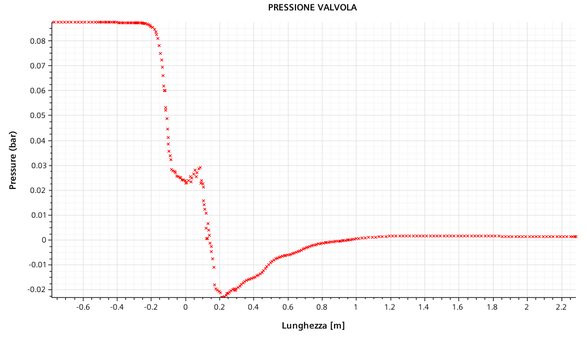

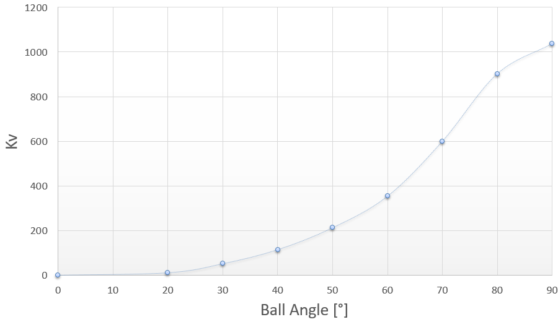

- Certificare il Kv virtuale: Calcolare con precisione millimetrica la portata e la caduta di pressione su geometrie complesse.

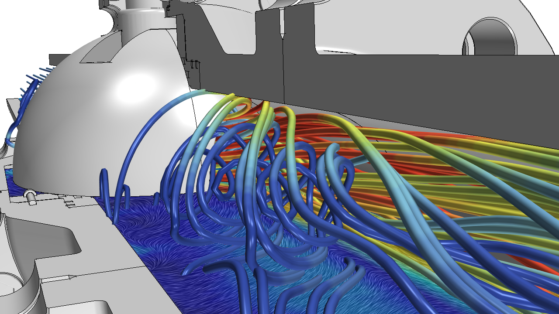

- Visualizzare la turbolenza: Individuare zone di distacco della vena fluida che penalizzano il coefficiente di flusso.
- Ottimizzare il design: Modificare il profilo dell'otturatore o del corpo valvola per massimizzare il Kv riducendo gli ingombri.
Hai bisogno di calcolare o ottimizzare il Kv della tua valvola?
Affidarsi a una simulazione fluidodinamica professionale permette di eliminare l'incertezza e garantire le prestazioni dichiarate a catalogo.
