Analisi CFD Camere Bianche: Garanzia di Purezza e Conformità ISO
Nelle Cleanroom (camere bianche), il controllo della contaminazione è l'obiettivo primario. Che si tratti di produzione farmaceutica, microelettronica o dispositivi medici, la qualità del prodotto dipende dalla capacità del sistema HVAC di rimuovere le particelle sospese in modo rapido ed efficace.
L'analisi CFD (Computational Fluid Dynamics) è l'unico strumento in grado di visualizzare il comportamento dell'aria in 3D, permettendo di convalidare il design della camera bianca prima della sua realizzazione fisica (fase di Design Qualification).
Flusso Laminare vs Turbolento: Il Controllo Totale
Il segreto di una camera bianca efficiente risiede nel regime del flusso d'aria. Attraverso la simulazione fluidodinamica, analizziamo:

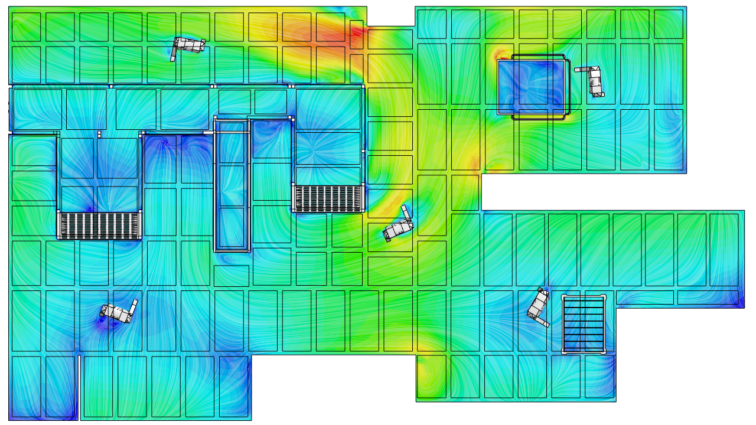

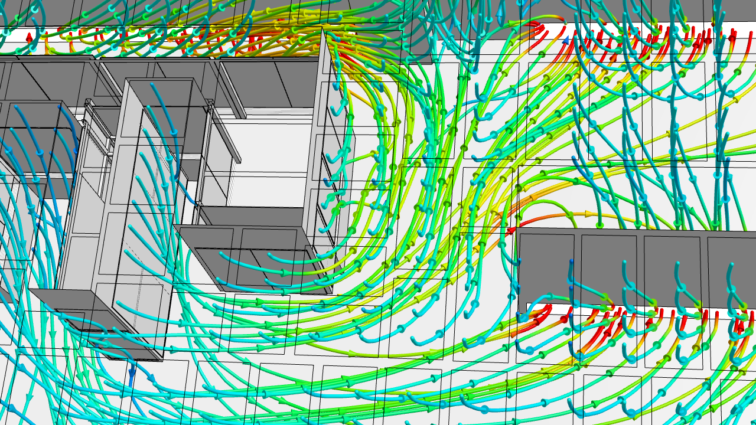

- Unidirezionalità del Flusso (Flusso Laminare): Verifichiamo che l'aria scenda dai filtri HEPA in modo parallelo e uniforme, evitando che ostacoli o macchinari creino turbolenze pericolose.
- Individuazione delle "Zone Morte": Identifichiamo le aree di ristagno dove le particelle potrebbero accumularsi, aumentando il rischio di cross-contamination.
- Ottimizzazione della Velocità: Calcoliamo la velocità ottimale dell'aria (solitamente tra 0.36 e 0.54 m/s per flussi laminari) per garantire la rimozione dei contaminanti senza sprechi energetici.
Parametri Analizzati e Validazione ISO 14644
Le nostre simulazioni CFD per camere bianche sono progettate per supportare la conformità agli standard ISO 14644-1 e alle linee guida GMP (Good Manufacturing Practice):

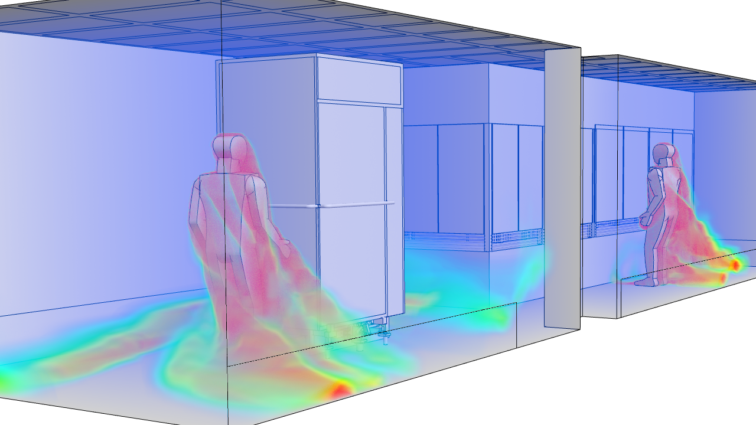

- Particle Tracking (Tracciamento Particellare): Simuliamo il rilascio di particelle da parte di operatori o macchinari per vedere in quanto tempo e attraverso quale percorso vengono espulse dal sistema di estrazione.
- Recovery Time (Tempo di Ripristino): Calcoliamo matematicamente il tempo necessario alla camera per tornare alla classe di pulizia nominale dopo un evento di contaminazione.
- Mappatura di Pressione Differenziale: Verifichiamo che la sovrapressione della camera bianca sia sufficiente a impedire l'ingresso di aria non filtrata dalle zone limitrofe.

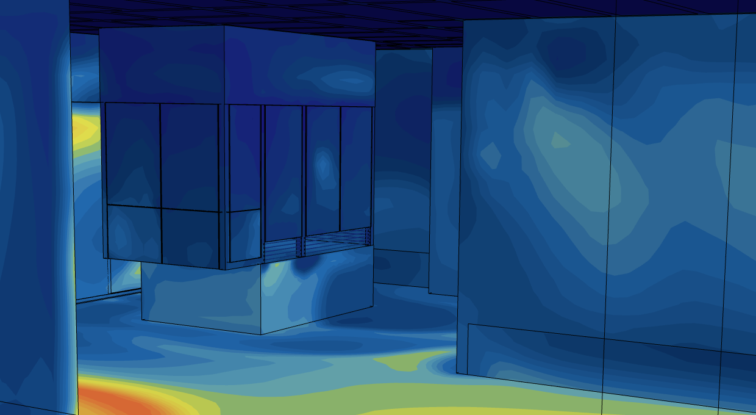

- Distribuzione di Temperatura e Umidità: Garantiamo che le condizioni termo-igrometriche siano costanti in ogni punto, evitando condense o discomfort per gli operatori.
I Vantaggi del "Virtual Testing" per la tua Cleanroom
Perché integrare l'analisi CFD nella progettazione di una camera bianca?
- Riduzione del Rischio di Fallimento: Individuare un problema di ventilazione durante il collaudo (At-Rest o In-Operation) è un disastro economico. La CFD risolve i problemi sulla carta.
- Efficienza Energetica: Le camere bianche consumano enormi quantità di energia. Ottimizzare il numero di ricambi d'aria ($ACH$) senza compromettere la sicurezza può ridurre i costi operativi del 20-30%.
- Supporto alla Qualifica (DQ/IQ/OQ): I nostri report tecnici forniscono documentazione preziosa da presentare agli enti certificatori come prova di una progettazione basata su dati scientifici certi.
Case Study: Produzione Farmaceutica Sterile
- Problema: Una linea di riempimento sterile presentava dei flussi anomali all'interno della camera.
- Soluzione: L'analisi CFD ha rivelato che il flusso era sbilanciato e non ottimale per la laminarità dei flussi.
- Risultato: È stato sufficiente modificare la posizione di alcuni airwall e redistribuire le loro portate al fine di migliorare del 31% l'omogeneità del flusso e di ridurre del 48% il picco di velocità, eliminando anche alcune zone vorticose.
